튜토리얼: 사이퍼 하나로 여러 DB 조인하기 — 가상 패브릭

이 문서가 답하는 질문

다른 DB에 있는 테이블을 복사하지 않고 그래프 노드로 질의하려면 무엇을 선언해야 하는가?

PostgreSQL과 MySQL에 나뉜 데이터를 사이퍼 패턴 하나로 조인하면 실제로 어디서 무엇이 실행되는가?

그래프에 저장된 노드와 원천 DB의 행을 한 질의에서 섞을 수 있는가?

이 모든 것을 Ontological Studio에서, 사이퍼 편집기 하나로 할 수 있는가?

처음이라면 2분 남짓의 데모 영상부터 보세요. Studio에서 이 문서의 흐름을 빈 데이터베이스부터 실제로 실행한 화면이고, 설명은 자막으로 들어 있습니다. 이 문서는 PDF 와 Word 문서 로도 받을 수 있습니다.

데모 영상 — 세 시스템의 데이터를 복사 없이, 사이퍼 하나로 (2분 23초)

회사에 시스템이 셋 있습니다. 같은 것을 서로 다르게 부릅니다.

시스템	DB	테이블	공급사 키	발주 키	품목 키
ERP (구매)	PostgreSQL	`supplier` `purchase_order` `po_line` `item`	`supplier_id`	`po_id`	`item_id`
WMS (물류)	MySQL	`shipment` `stock_daily`	`vendor_code`	`ref_po_no`	`sku_code`
CRM (고객)	MySQL	`customer` `sales_order` `claim`	—	—	`sku_code`

이 튜토리얼이 끝나면 아래 질문을 사이퍼 한 번으로 묻게 됩니다. 세 시스템의 데이터는 한 행도 복사되지 않습니다.

"동아시아에 리스크가 걸린 공급사의, 아직 도착하지 않은 선적은?" (리스크는 그래프에, 공급사는 ERP에, 선적은 WMS에 있습니다.)

flowchart LR
  subgraph G["Ontological (그래프)"]
    R[Region] --- E[RiskEvent]
  end
  subgraph ERP["ERP · PostgreSQL"]
    S[Supplier] --- PO[PurchaseOrder] --- L[POLine] --- I[Item]
  end
  subgraph WMS["WMS · MySQL"]
    SH[Shipment]
    ST[StockDaily]
  end
  subgraph CRM["CRM · MySQL"]
    CU[Customer] --- SO[SalesOrder] --- CL[Claim]
  end
  E -. "AFFECTS" .-> S
  SH -. "SHIPS" .-> PO
  SH -. "SHIPPED_BY" .-> S
  ST -. "STOCK_OF" .-> I
  SO -. "ORDERS_ITEM" .-> I

실선은 한 DB 안의 관계, 점선은 DB를 넘는 관계입니다. 이 튜토리얼의 주제는 점선입니다.

개념은 셋뿐이고, 셋 다 사이퍼 편집기에 치는 문장입니다.

개념	문장	한 줄 설명
데이터소스	`CREATE DATASOURCE`	외부 DB 하나. 등록하면 그 테이블이 `데이터소스.테이블` 로 보인다
가상 노드	`CREATE VIRTUAL NODE`	테이블(또는 조인 질의)을 노드 라벨로 노출한다. 데이터는 원천에 그대로 있다
가상 관계	`CREATE VIRTUAL RELATIONSHIP`	`(a)-[:R]->(b)` 는 `a.x = b.y` 라는 선언. 저장된 간선이 아니라 조인이다

설계 배경과 다른 방식과의 비교는 ADR-029 에 있습니다.

준비

원천 DB 두 대는 examples/tutorials/virtual_fabric/docker-compose.yml 로 띄웁니다. 테이블마다 3~10행뿐이라 결과를 눈으로 검산할 수 있습니다 (데이터: sources/erp.sql, sources/wms_crm.sql).

# 1) 원천: PostgreSQL(ERP) 1대 + MySQL(WMS·CRM) 1대. 호스트 포트는 열지 않는다.
docker compose -f examples/tutorials/virtual_fabric/docker-compose.yml up -d

# 2) Ontological 컨테이너(이 문서에서는 og-fabric)를 같은 네트워크에 붙이고 MySQL FDW 를 설치한다.
#    postgres_fdw 는 PostgreSQL 에 들어 있고, mysql_fdw 만 따로 설치한다.
docker network connect fabric-tut og-fabric
docker exec -u root og-fabric bash -lc 'apt-get update -qq && apt-get install -y -qq postgresql-16-mysql-fdw'

# 3) 새 데이터베이스에 확장을 설치한다. 관리자가 한 번 하는 일이고, SQL은 여기까지다.
docker exec og-fabric bash -lc '
  psql -h localhost -p 28816 -d postgres -qc "CREATE DATABASE tut_fabric"
  psql -h localhost -p 28816 -d tut_fabric -qc "CREATE EXTENSION ontological CASCADE"'

# 4) Studio 를 그 데이터베이스에 붙여 띄운다 → http://localhost:7474
cd portal && npm install
PGHOST=127.0.0.1 PGPORT=28816 PGDATABASE=tut_fabric PGUSER=dev npm start

이후의 모든 것은 Studio의 편집기에서 합니다.

위쪽 편집기에 문장 하나를 넣고 ⌘/Ctrl + Enter 로 실행합니다.
왼쪽 위 선택 상자가 지금의 그래프입니다.
결과는 프레임으로 쌓이고, 프레임마다 Table · JSON · SQL 탭이 있습니다. 노드를 반환하면 Graph 탭이 생깁니다.

이 문서의 사이퍼 블록은 편집기에 넣는 문장이고, 한 블록에 ; 로 나뉜 문장이 여럿이면 하나씩 따로 실행한 것입니다. 그 아래의 출력은 Table 탭의 내용을 글자로 옮긴 실제 실행 결과입니다. examples/tutorials/virtual_fabric/build.py 가 tutorial.src.md 의 문장을 Studio가 편집기에서 보내는 것과 같은 요청으로 차례로 실행해 출력을 끼워 넣고, 화면 사진은 실제 브라우저로 Studio를 조작해 찍습니다. 예제가 깨지면 빌드가 실패합니다. 전체 문장은 virtual_fabric.cypher 에 모여 있습니다.

같은 문장을 Neo4j 드라이버(Bolt)로 보내도 똑같이 동작합니다. 12단계에서 봅니다.

1단계. 그래프와 데이터소스

그래프를 하나 만듭니다.

CREATE GRAPH scm

graph scm created

왼쪽 위 선택 상자에서 scm 을 고릅니다. 이후의 문장은 모두 이 그래프에서 실행합니다.

외부 DB에 접속하려면 비밀번호가 필요합니다. 문장에 직접 적지 말고 파라미터로 둡니다. :param 으로 넣은 값은 이 페이지의 메모리에만 있고, 질의 기록에도 화면에도 남지 않습니다.

:param pw => 'fabric-ro-pw'

$pw set for this page — not saved, not shown

외부 DB 하나가 데이터소스 하나입니다. MindsDB의 CREATE DATABASE … WITH ENGINE 과 같은 모양이고, 설정은 사이퍼 맵으로 적습니다.

CREATE DATASOURCE erp WITH ENGINE = 'postgres',
  PARAMETERS = {host: 'fabric-tut-erp', port: 5432, database: 'erp', schema: 'erp',
                user: 'fabric_ro', password: $pw};

CREATE DATASOURCE wms WITH ENGINE = 'mysql',
  PARAMETERS = {host: 'fabric-tut-mysql', port: 3306, database: 'wms',
                user: 'fabric_ro', password: $pw};

// CRM 은 같은 MySQL 서버의 다른 데이터베이스다. 시스템이 다르므로 데이터소스도 따로 둔다.
CREATE DATASOURCE crm WITH ENGINE = 'mysql',
  PARAMETERS = {host: 'fabric-tut-mysql', port: 3306, database: 'crm',
                user: 'fabric_ro', password: $pw};

datasource erp (postgres): 4 tables as erp.*

datasource wms (mysql): 2 tables as wms.*

datasource crm (mysql): 3 tables as crm.*

schema(PostgreSQL) 또는 database(MySQL)를 적으면 그 안의 테이블이 데이터소스 이름 아래로 들어옵니다. 컬럼과 타입은 원천에서 읽습니다.

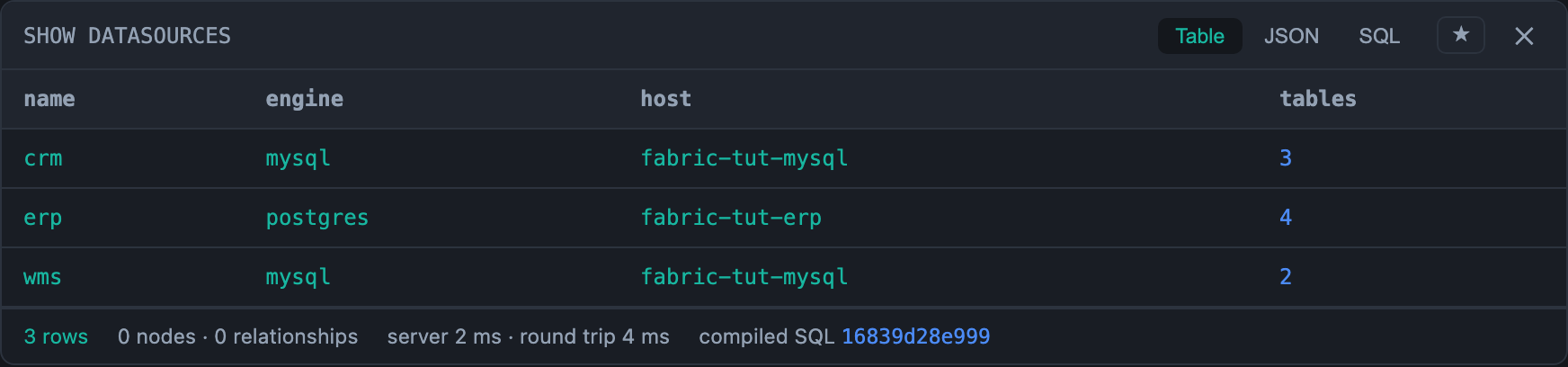

SHOW DATASOURCES

 name | engine   | host             | tables
------+----------+------------------+--------
 crm  | mysql    | fabric-tut-mysql | 3
 erp  | postgres | fabric-tut-erp   | 4
 wms  | mysql    | fabric-tut-mysql | 2
(3 rows)

Studio — datasources

SHOW TABLES FROM erp

 table              | columns | virtual_node
--------------------+---------+--------------
 erp.item           | 3       | null
 erp.po_line        | 4       | null
 erp.purchase_order | 5       | null
 erp.supplier       | 4       | null
(4 rows)

비밀번호는 어디에도 보이지 않습니다. 서버에서는 superuser만 읽을 수 있는 곳에 저장되고, 감사 기록에는 설정 블록이 {…} 로 가려져 남습니다. 원천 계정은 읽기 전용으로 만드는 것을 권합니다. 이 튜토리얼의 fabric_ro 에는 SELECT 권한만 있습니다. 지원 엔진은 postgres, mysql 입니다.

2단계. 첫 가상 노드 — 테이블이 라벨이 된다

CREATE VIRTUAL NODE Supplier FROM erp.supplier KEY supplier_id

virtual node Supplier ← erp.supplier (4 properties)

FROM 은 테이블, KEY 는 노드를 식별할 컬럼입니다. 모든 컬럼이 프로퍼티가 됩니다. 일부만 쓰거나 이름을 바꾸려면 PROPERTIES (name, country AS nation) 을 덧붙입니다.

이제 Supplier 는 평범한 라벨입니다.

MATCH (s:Supplier)
WHERE s.country = 'China'
RETURN s.supplier_id AS id, s.name AS name, s.tier AS tier
ORDER BY id

 id      | name                  | tier
---------+-----------------------+------
 S-CN-01 | Shenzhen Goldline PCB | 1
 S-CN-02 | Ningbo Magnetics      | 2
(2 rows)

왼쪽 스키마 패널에는 Supplier 0 으로 보입니다. 그래프에 저장된 인스턴스가 0개라는 뜻이고, 맞는 숫자입니다. 행은 ERP에 있습니다.

정말 복사하지 않았는가

질의 앞에 EXPLAIN FABRIC 을 붙이면, 사이퍼가 각 원천에 실제로 보낸 SQL과 넘어온 행 수를 봅니다. 이 튜토리얼에서 가장 자주 쓸 도구입니다.

EXPLAIN FABRIC
MATCH (s:Supplier)
WHERE s.country = 'China'
RETURN s.supplier_id AS id, s.name AS name, s.tier AS tier

1. [remote:erp] scan  → 2 rows
   SELECT supplier_id, name, tier FROM erp.supplier WHERE ((country = 'China'))

Studio에서는 step · place · operation · rows · detail 다섯 열의 표로 나옵니다. detail 이 긴 SQL이라 이 문서에서는 한 단계를 두 줄로 옮겼습니다. [어디서] 무엇을 → 몇 행 과 그 내용입니다.

WHERE country = 'China' 가 ERP로 내려갔고, 넘어온 것은 2행입니다. 공급사 5행을 가져와서 여기서 거른 것이 아닙니다. 이것을 푸시다운이라고 부릅니다.

노드 전체를 반환하면 _id 와 _type 이 붙고, Studio는 Graph 탭에 그립니다.

MATCH (s:Supplier {supplier_id: 'S-KR-01'})
RETURN s

 s
-------------------------------------------------------------------------------------------------------------------------
 {"_id": 106288722934, "name": "한빛정밀", "tier": 1, "_type": "Supplier", "country": "Korea", "supplier_id": "S-KR-01"}
(1 row)

_id 는 키(S-KR-01)를 해시해 만든 숫자입니다. 정수 키라면 키 값이 그대로 들어갑니다. 가상 노드를 다시 찾을 때는 _id 가 아니라 키 프로퍼티(supplier_id)를 쓰세요. 이유는 9단계에서 봅니다.

3단계. 같은 DB 안의 조인 — 가상 관계

발주를 노드로 올리고, 발주와 공급사의 관계를 선언합니다.

CREATE VIRTUAL NODE PurchaseOrder FROM erp.purchase_order KEY po_id;

CREATE VIRTUAL RELATIONSHIP ORDERED_FROM
  FROM PurchaseOrder(supplier_id) TO Supplier(supplier_id);

virtual node PurchaseOrder ← erp.purchase_order (5 properties)

virtual relationship (:PurchaseOrder)-[:ORDERED_FROM]->(:Supplier) on PurchaseOrder.supplier_id = Supplier.supplier_id

"(po:PurchaseOrder)-[:ORDERED_FROM]->(s:Supplier) 는 po.supplier_id = s.supplier_id 일 때 성립한다"는 선언입니다. 외래 키를 적는 것과 같은 모양이고, 간선을 저장하지 않습니다. 원천에 행이 추가되면 관계도 즉시 생깁니다.

MATCH (po:PurchaseOrder)-[:ORDERED_FROM]->(s:Supplier)
WHERE po.amount_usd > 30000
RETURN s.name AS supplier, count(po) AS orders, sum(po.amount_usd) AS total
ORDER BY total DESC

 supplier              | orders | total
-----------------------+--------+--------
 Shenzhen Goldline PCB | 2      | 123000
 Ningbo Magnetics      | 1      | 60000
 Hanoi Assembly        | 1      | 33000
(3 rows)

검산: 3만 달러를 넘는 발주는 PO-001(82,000)·PO-002(41,000) → Goldline, PO-005(60,000) → Ningbo, PO-006(33,000) → Hanoi 입니다.

EXPLAIN FABRIC
MATCH (po:PurchaseOrder)-[:ORDERED_FROM]->(s:Supplier)
WHERE po.amount_usd > 30000
RETURN s.name AS supplier, count(po) AS orders, sum(po.amount_usd) AS total

1. [remote:erp] join  → 4 rows
   SELECT r7.name, r5.po_id, r5.amount_usd, r5.order_date, r5.status, r5.supplier_id FROM (erp.purchase_order r5 INNER JOIN erp.supplier r7 ON (((r5.supplier_id = r7.supplier_id)) AND ((r5.amount_usd::numeric > 30000::numeric))))

단계가 하나뿐이고 join 입니다. 두 테이블이 같은 서버에 있으므로 조인 자체가 ERP로 내려갔습니다. 금액 조건도 함께 내려가서 넘어온 것은 4행입니다. 집계(count, sum)는 그 4행을 받아 여기서 합니다.

4단계. 서로 다른 DB를 조인 — MySQL ↔︎ PostgreSQL

선적은 WMS(MySQL)에 있습니다. WMS는 발주를 ref_po_no, 공급사를 vendor_code 라고 부릅니다. 이름이 달라도 됩니다. 관계 선언이 그 대응을 기억합니다.

CREATE VIRTUAL NODE Shipment FROM wms.shipment KEY shipment_no;

// MySQL → PostgreSQL
CREATE VIRTUAL RELATIONSHIP SHIPS      FROM Shipment(ref_po_no)   TO PurchaseOrder(po_id);

CREATE VIRTUAL RELATIONSHIP SHIPPED_BY FROM Shipment(vendor_code) TO Supplier(supplier_id);

virtual node Shipment ← wms.shipment (6 properties)

virtual relationship (:Shipment)-[:SHIPS]->(:PurchaseOrder) on Shipment.ref_po_no = PurchaseOrder.po_id

virtual relationship (:Shipment)-[:SHIPPED_BY]->(:Supplier) on Shipment.vendor_code = Supplier.supplier_id

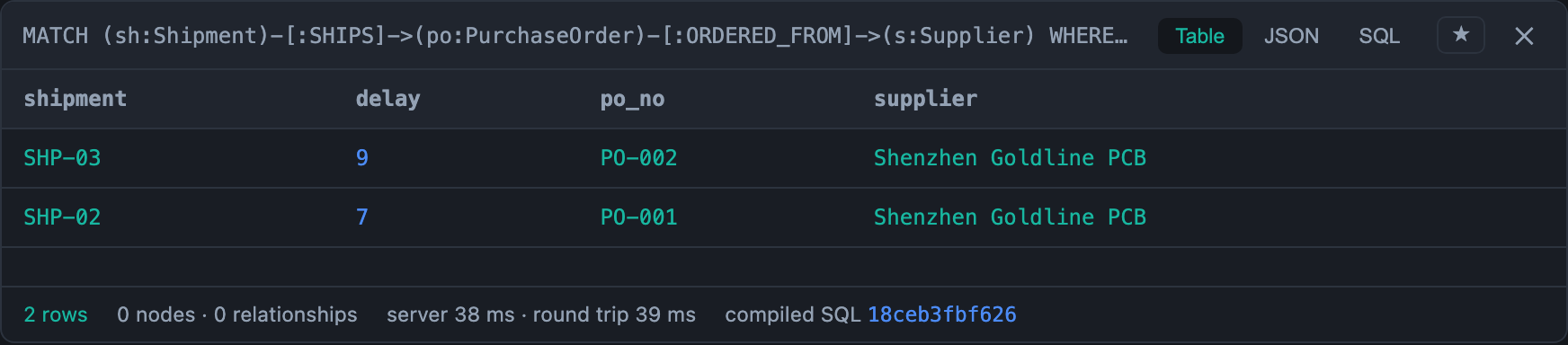

"5일 이상 지연된 선적과, 그 발주, 그 공급사" — MySQL 한 번, PostgreSQL 두 번을 거치는 2-hop 입니다. 조인 조건은 한 번도 적지 않습니다.

MATCH (sh:Shipment)-[:SHIPS]->(po:PurchaseOrder)-[:ORDERED_FROM]->(s:Supplier)
WHERE sh.delay_days >= 5
RETURN sh.shipment_no AS shipment, sh.delay_days AS delay, po.po_id AS po_no, s.name AS supplier
ORDER BY delay DESC

 shipment | delay | po_no  | supplier
----------+-------+--------+-----------------------
 SHP-03   | 9     | PO-002 | Shenzhen Goldline PCB
 SHP-02   | 7     | PO-001 | Shenzhen Goldline PCB
(2 rows)

Studio — cross-db

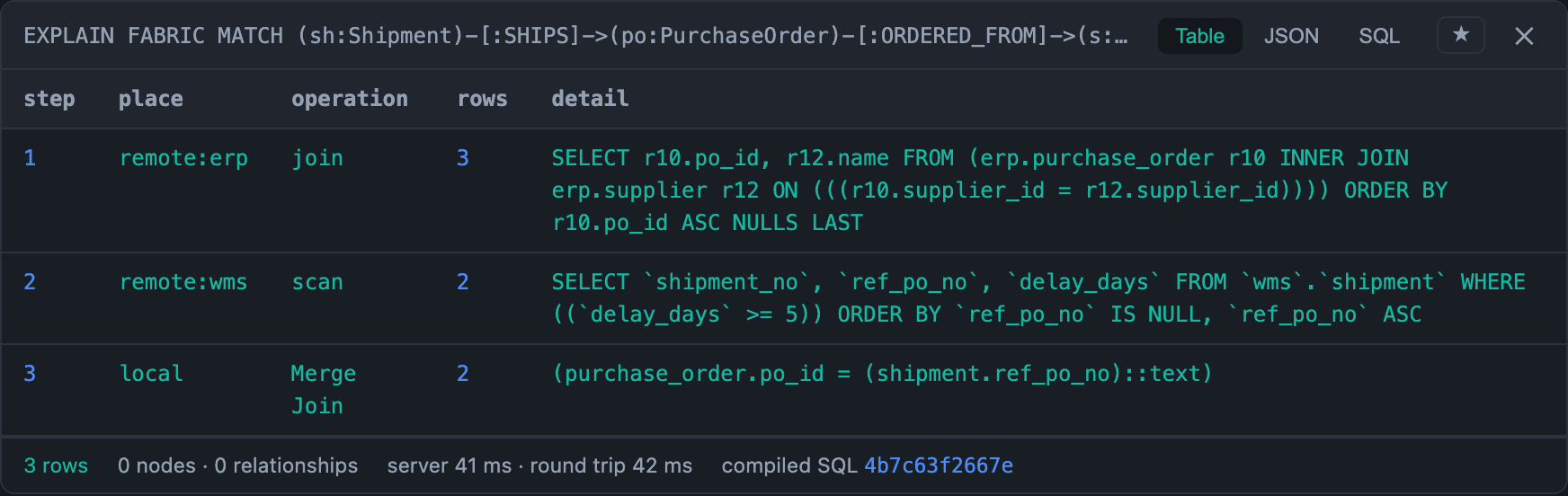

EXPLAIN FABRIC
MATCH (sh:Shipment)-[:SHIPS]->(po:PurchaseOrder)-[:ORDERED_FROM]->(s:Supplier)
WHERE sh.delay_days >= 5
RETURN sh.shipment_no AS shipment, sh.delay_days AS delay, po.po_id AS po_no, s.name AS supplier

1. [remote:erp] join  → 3 rows
   SELECT r10.po_id, r12.name FROM (erp.purchase_order r10 INNER JOIN erp.supplier r12 ON (((r10.supplier_id = r12.supplier_id)))) ORDER BY r10.po_id ASC NULLS LAST
2. [remote:wms] scan  → 2 rows
   SELECT `shipment_no`, `ref_po_no`, `delay_days` FROM `wms`.`shipment` WHERE ((`delay_days` >= 5)) ORDER BY `ref_po_no` IS NULL, `ref_po_no` ASC
3. [local] Merge Join  → 2 rows
   (purchase_order.po_id = (shipment.ref_po_no)::text)

Studio — explain

읽는 법:

[remote:wms] scan — MySQL은 delay_days >= 5 조건을 받아 2행만 보냈습니다. SQL이 MySQL 방언(백틱)입니다.
[remote:erp] join — 발주⋈공급사는 같은 서버라 PostgreSQL 원천에서 조인됩니다.
[local] … Join — 서로 다른 서버의 결과는 **여기(Ontological이 사는 PostgreSQL)**에서 조인합니다. 어느 원천도 다른 원천을 볼 수 없으니, 이 단계는 누군가 가운데서 해야 합니다.

[remote:erp] 의 행 수가 전체 발주 수(8)보다 적게 보일 수 있습니다. 병합 조인은 반대편이 끝나면 더 읽지 않기 때문입니다. 행 수는 "계획상 대상"이 아니라 "실제로 읽은 행"입니다.

짝이 없는 행 — OPTIONAL MATCH

WMS에는 ERP에 없는 발주(PO-999)를 가리키는 선적 SHP-08 이 있습니다. 위의 MATCH 는 내부 조인이라 이 선적을 버립니다. 버리고 싶지 않으면 OPTIONAL MATCH 를 씁니다.

MATCH (sh:Shipment)
OPTIONAL MATCH (sh)-[:SHIPS]->(po:PurchaseOrder)
RETURN sh.shipment_no AS shipment, sh.ref_po_no AS ref, po.po_id AS po_no, po.status AS po_status
ORDER BY shipment

 shipment | ref    | po_no  | po_status
----------+--------+--------+-----------
 SHP-01   | PO-001 | PO-001 | OPEN
 SHP-02   | PO-001 | PO-001 | OPEN
 SHP-03   | PO-002 | PO-002 | OPEN
 SHP-04   | PO-003 | PO-003 | CLOSED
 SHP-05   | PO-004 | PO-004 | CLOSED
 SHP-06   | PO-005 | PO-005 | OPEN
 SHP-07   | PO-006 | PO-006 | OPEN
 SHP-08   | PO-999 | null   | null
(8 rows)

반대 방향의 질문 — "선적이 하나도 잡히지 않은 발주" — 는 안티 조인입니다.

MATCH (po:PurchaseOrder)
OPTIONAL MATCH (po)<-[:SHIPS]-(sh:Shipment)
WITH po, count(sh) AS shipments
WHERE shipments = 0
RETURN po.po_id AS po_no, po.order_date AS ordered, po.amount_usd AS amount
ORDER BY po_no

 po_no  | ordered    | amount
--------+------------+--------
 PO-007 | 2026-09-01 | 12000
 PO-008 | 2026-09-02 | 27000
(2 rows)

관계는 Shipment → PurchaseOrder 로 선언했지만 (po)<-[:SHIPS]-(sh) 처럼 반대 방향으로도 걷습니다. 방향은 어느 쪽 프로퍼티가 어느 쪽과 같은지를 정할 뿐입니다.

5단계. 세 시스템을 한 패턴으로 — CRM → ERP → WMS

나머지 테이블을 올립니다.

CREATE VIRTUAL NODE Item       FROM erp.item        KEY item_id;
CREATE VIRTUAL NODE POLine     FROM erp.po_line     KEY po_line_id;
CREATE VIRTUAL NODE Customer   FROM crm.customer    KEY cust_no;
CREATE VIRTUAL NODE SalesOrder FROM crm.sales_order KEY so_no;
CREATE VIRTUAL NODE Claim      FROM crm.claim       KEY ticket_no;

CREATE VIRTUAL RELATIONSHIP LINE_OF     FROM POLine(po_id)        TO PurchaseOrder(po_id);
CREATE VIRTUAL RELATIONSHIP FOR_ITEM    FROM POLine(item_id)      TO Item(item_id);
CREATE VIRTUAL RELATIONSHIP PLACED_BY   FROM SalesOrder(cust_no)  TO Customer(cust_no);
CREATE VIRTUAL RELATIONSHIP ORDERS_ITEM FROM SalesOrder(sku_code) TO Item(item_id);
CREATE VIRTUAL RELATIONSHIP ABOUT_ORDER FROM Claim(so_no)         TO SalesOrder(so_no);

지금까지 선언한 것을 확인합니다.

SHOW VIRTUAL NODES;
SHOW VIRTUAL RELATIONSHIPS;

 node          | source             | key         | properties | storage
---------------+--------------------+-------------+------------+---------
 Claim         | crm.claim          | ticket_no   | 5          | virtual
 Customer      | crm.customer       | cust_no     | 3          | virtual
 Item          | erp.item           | item_id     | 3          | virtual
 POLine        | erp.po_line        | po_line_id  | 4          | virtual
 PurchaseOrder | erp.purchase_order | po_id       | 5          | virtual
 SalesOrder    | crm.sales_order    | so_no       | 5          | virtual
 Shipment      | wms.shipment       | shipment_no | 6          | virtual
 Supplier      | erp.supplier       | supplier_id | 4          | virtual
(8 rows)

 relationship | from                      | to
--------------+---------------------------+----------------------
 ABOUT_ORDER  | Claim.so_no               | SalesOrder.so_no
 FOR_ITEM     | POLine.item_id            | Item.item_id
 LINE_OF      | POLine.po_id              | PurchaseOrder.po_id
 ORDERED_FROM | PurchaseOrder.supplier_id | Supplier.supplier_id
 ORDERS_ITEM  | SalesOrder.sku_code       | Item.item_id
 PLACED_BY    | SalesOrder.cust_no        | Customer.cust_no
 SHIPPED_BY   | Shipment.vendor_code      | Supplier.supplier_id
 SHIPS        | Shipment.ref_po_no        | PurchaseOrder.po_id
(8 rows)

"심각도 HIGH 클레임이 걸린 품목을 누가 납품했는가" — 클레임과 주문은 CRM(MySQL), 품목부터 공급사까지는 ERP(PostgreSQL)에 있습니다. 다섯 hop입니다.

MATCH (c:Claim {severity: 'HIGH'})-[:ABOUT_ORDER]->(so:SalesOrder)-[:ORDERS_ITEM]->(i:Item)
      <-[:FOR_ITEM]-(l:POLine)-[:LINE_OF]->(po:PurchaseOrder)-[:ORDERED_FROM]->(s:Supplier)
RETURN c.ticket_no AS claim, c.subject AS subject, i.name AS item, po.po_id AS po_no, s.name AS supplier
ORDER BY po_no

 claim | subject       | item     | po_no  | supplier
-------+---------------+----------+--------+-----------------------
 T-3   | PCB 납땜 불량 | PCB 기판 | PO-001 | Shenzhen Goldline PCB
 T-3   | PCB 납땜 불량 | PCB 기판 | PO-002 | Shenzhen Goldline PCB
 T-3   | PCB 납땜 불량 | PCB 기판 | PO-006 | Hanoi Assembly
(3 rows)

검산: HIGH 클레임은 T-1(완제품)과 T-3(PCB)입니다. 완제품은 사 오는 품목이 아니라서 발주 라인이 없고, T-3만 남습니다. PCB 발주 라인은 PO-001·PO-002(Goldline)와 PO-006(Hanoi)입니다.

EXPLAIN FABRIC
MATCH (c:Claim {severity: 'HIGH'})-[:ABOUT_ORDER]->(so:SalesOrder)-[:ORDERS_ITEM]->(i:Item)
      <-[:FOR_ITEM]-(l:POLine)-[:LINE_OF]->(po:PurchaseOrder)-[:ORDERED_FROM]->(s:Supplier)
RETURN c.ticket_no AS claim, i.name AS item, po.po_id AS po_no, s.name AS supplier

1. [remote:erp] join  → 9 rows
   SELECT r18.name, r18.item_id, r20.item_id, r22.po_id, r24.name FROM (((erp.item r18 INNER JOIN erp.po_line r20 ON (((r18.item_id = r20.item_id)))) INNER JOIN erp.purchase_order r22 ON (((r20.po_id = r22.po_id)))) INNER JOIN erp.supplier r24 ON (((r22.supplier_id = r24.supplier_id)))) ORDER BY r18.item_id ASC NULLS LAST
2. [remote:crm] join  → 2 rows
   SELECT r14.`ticket_no`, r16.`sku_code` FROM (`crm`.`claim` r14 INNER JOIN `crm`.`sales_order` r16 ON (((r14.`so_no` = r16.`so_no`)))) WHERE ((r14.`severity` = 'HIGH')) ORDER BY r16.`sku_code` IS NULL, r16.`sku_code` ASC
3. [local] Merge Join  → 3 rows
   (item.item_id = (sales_order.sku_code)::text)

다섯 hop이 원천 질의 두 번과 로컬 조인 한 번으로 줄었습니다. CRM 쪽 두 테이블은 MySQL에서, ERP 쪽 네 테이블은 PostgreSQL에서 각자 조인되고, 경계(sku_code = item_id)에서만 로컬 조인이 일어납니다. 패턴을 어떤 순서로 쓰든 묶음은 플래너가 정합니다.

라벨을 생략해도 되는 곳

가상 hop의 끝점은 관계 선언에서 타입이 정해지므로 라벨을 적지 않아도 됩니다.

MATCH (c:Claim {ticket_no: 'T-3'})-[:ABOUT_ORDER]->(so)-[:PLACED_BY]->(cu)
RETURN c.subject AS subject, so.so_no AS so_no, cu.name AS customer, cu.country AS country

 subject       | so_no | customer      | country
---------------+-------+---------------+---------
 PCB 납땜 불량 | SO-05 | Tokyo Devices | Japan
(1 row)

세 번째 시스템까지

같은 질문을 WMS까지 잇습니다. "그 공급사들의 아직 도착하지 않은 선적은?"

MATCH (c:Claim {severity: 'HIGH'})-[:ABOUT_ORDER]->(:SalesOrder)-[:ORDERS_ITEM]->(i:Item)
      <-[:FOR_ITEM]-(:POLine)-[:LINE_OF]->(:PurchaseOrder)-[:ORDERED_FROM]->(s:Supplier)
      <-[:SHIPPED_BY]-(sh:Shipment)
WHERE sh.ship_status <> 'DELIVERED'
RETURN DISTINCT s.name AS supplier, sh.shipment_no AS shipment, sh.ship_status AS status, sh.eta AS eta
ORDER BY shipment

 supplier              | shipment | status       | eta
-----------------------+----------+--------------+------------
 Shenzhen Goldline PCB | SHP-02   | IN_TRANSIT   | 2026-09-12
 Shenzhen Goldline PCB | SHP-03   | CUSTOMS_HOLD | 2026-09-15
 Hanoi Assembly        | SHP-07   | BOOKED       | 2026-09-20
(3 rows)

CRM(MySQL) → ERP(PostgreSQL) → WMS(MySQL). 세 시스템, 두 종류의 DB, 질의 하나입니다.

6단계. 그래프에만 있는 지식과 섞기

여기부터가 순수한 연합 질의 엔진과 갈라지는 지점입니다. 리스크 이벤트와 지역은 어느 업무 시스템에도 없는, 그래프에 저장하는 지식입니다. 평소처럼 사이퍼로 만듭니다.

CREATE (ea:Region {name: 'East Asia'}), (sea:Region {name: 'Southeast Asia'})
CREATE (:RiskEvent {title: '선전 항만 적체', severity: 'high',   supplier_code: 'S-CN-01'})-[:IN_REGION]->(ea)
CREATE (:RiskEvent {title: '수출 허가 심사', severity: 'medium', supplier_code: 'S-CN-02'})-[:IN_REGION]->(ea)
CREATE (:RiskEvent {title: '하이퐁 태풍',    severity: 'high',   supplier_code: 'S-VN-01'})-[:IN_REGION]->(sea)

저장된 노드에서 가상 노드로 가는 관계를 선언합니다. 양 끝의 종류는 상관없습니다.

CREATE VIRTUAL RELATIONSHIP AFFECTS FROM RiskEvent(supplier_code) TO Supplier(supplier_id)

virtual relationship (:RiskEvent)-[:AFFECTS]->(:Supplier) on RiskEvent.supplier_code = Supplier.supplier_id

IN_REGION 은 그래프에 저장된 진짜 간선이고, AFFECTS 와 SHIPPED_BY 는 조인입니다. 질의하는 쪽은 그 차이를 알 필요가 없습니다. 처음에 세운 질문입니다.

MATCH (:Region {name: 'East Asia'})<-[:IN_REGION]-(e:RiskEvent)-[:AFFECTS]->(s:Supplier)<-[:SHIPPED_BY]-(sh:Shipment)
WHERE sh.ship_status <> 'DELIVERED'
RETURN e.title AS risk, s.name AS supplier, sh.shipment_no AS shipment, sh.ship_status AS status
ORDER BY shipment

 risk           | supplier              | shipment | status
----------------+-----------------------+----------+--------------
 선전 항만 적체 | Shenzhen Goldline PCB | SHP-02   | IN_TRANSIT
 선전 항만 적체 | Shenzhen Goldline PCB | SHP-03   | CUSTOMS_HOLD
 수출 허가 심사 | Ningbo Magnetics      | SHP-06   | IN_TRANSIT
(3 rows)

EXPLAIN FABRIC
MATCH (:Region {name: 'East Asia'})<-[:IN_REGION]-(e:RiskEvent)-[:AFFECTS]->(s:Supplier)<-[:SHIPPED_BY]-(sh:Shipment)
WHERE sh.ship_status <> 'DELIVERED'
RETURN e.title AS risk, s.name AS supplier, sh.shipment_no AS shipment

1. [remote:wms] scan  → 4 rows
   SELECT `shipment_no`, `vendor_code` FROM `wms`.`shipment` WHERE ((`ship_status` <> 'DELIVERED')) ORDER BY `vendor_code` IS NULL, `vendor_code` ASC
2. [remote:erp] scan  → 5 rows
   SELECT supplier_id, name FROM erp.supplier
3. [local] stored edge  → 2 rows
   (n_18.id = u.nbr)
4. [local] Hash Join  → 2 rows
   (supplier.supplier_id = n_18.p_supplier_code)
5. [local] Merge Join  → 3 rows
   ((shipment.vendor_code)::text = n_18.p_supplier_code)

stored edge 가 그래프에 저장된 간선(IN_REGION)을 따라간 단계입니다. 원천으로 나가지 않습니다. 나머지 로컬 조인 둘이 가상 관계입니다. 저장된 RiskEvent 의 supplier_code 를 ERP의 공급사, WMS의 선적과 각각 맞춥니다.

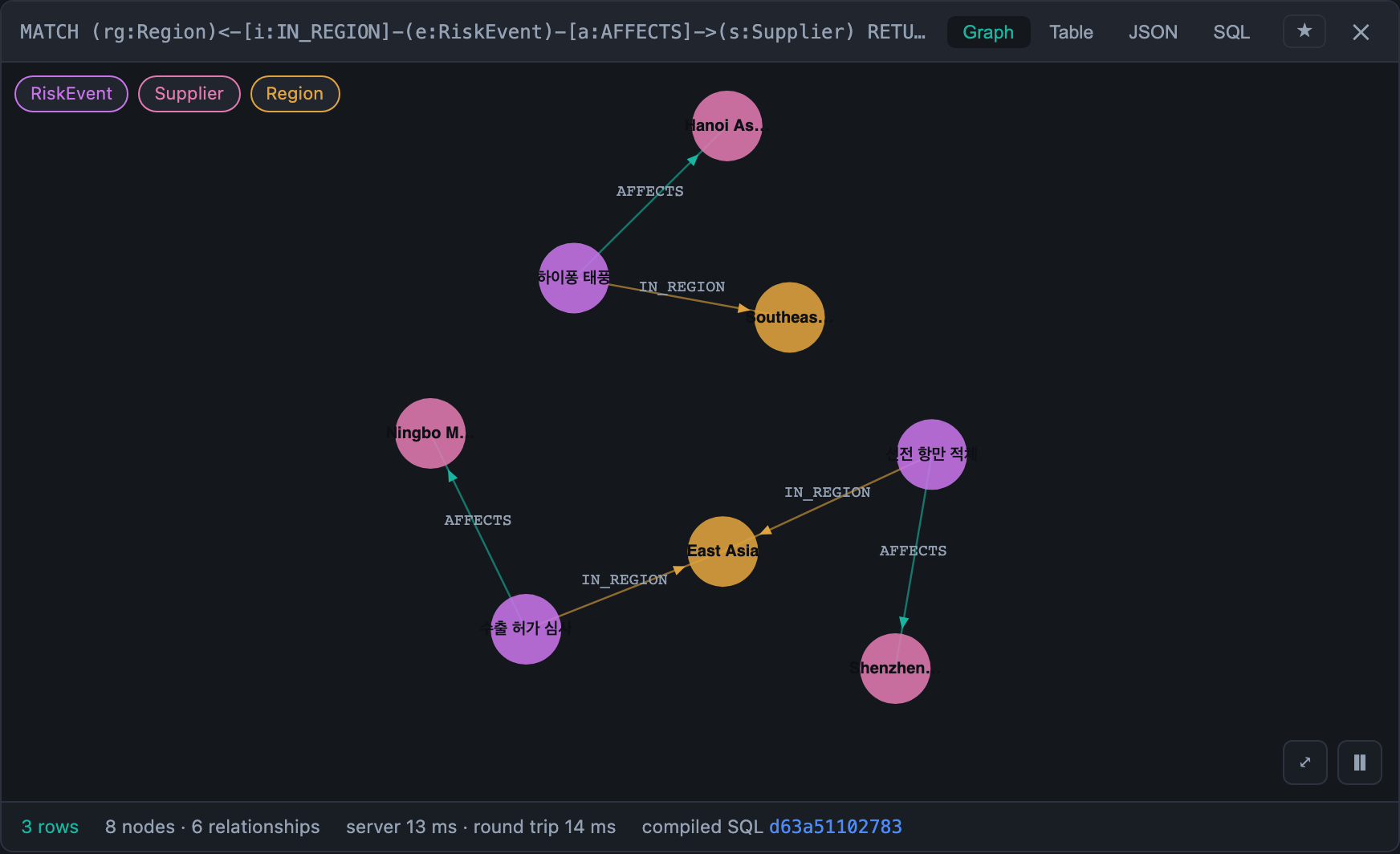

노드와 관계를 그대로 반환하면 Studio가 그래프로 그립니다. 저장된 노드(Region, RiskEvent)와 ERP의 행(Supplier)이 한 그림에 섞여 나옵니다.

MATCH (rg:Region)<-[i:IN_REGION]-(e:RiskEvent)-[a:AFFECTS]->(s:Supplier)
RETURN rg, i, e, a, s

 rg                                                                  | i                                                                                          | e                                                                                                                         | a                                                                                       | s
---------------------------------------------------------------------+--------------------------------------------------------------------------------------------+---------------------------------------------------------------------------------------------------------------------------+-----------------------------------------------------------------------------------------+-------------------------------------------------------------------------------------------------------------------------------------
 {"_id": 1168231104513, "name": "East Asia", "_type": "Region"}      | {"_id": 1305670057985, "_dst": 1168231104513, "_src": 1236950581249, "_type": "IN_REGION"} | {"_id": 1236950581249, "_type": "RiskEvent", "title": "선전 항만 적체", "severity": "high", "supplier_code": "S-CN-01"}   | {"_id": 1433952497391, "_dst": 94825179227, "_src": 1236950581249, "_type": "AFFECTS"}  | {"_id": 94825179227, "name": "Shenzhen Goldline PCB", "tier": 1, "_type": "Supplier", "country": "China", "supplier_id": "S-CN-01"}
 {"_id": 1168231104513, "name": "East Asia", "_type": "Region"}      | {"_id": 1305670057986, "_dst": 1168231104513, "_src": 1236950581250, "_type": "IN_REGION"} | {"_id": 1236950581250, "_type": "RiskEvent", "title": "수출 허가 심사", "severity": "medium", "supplier_code": "S-CN-02"} | {"_id": 1417559524448, "_dst": 134866571935, "_src": 1236950581250, "_type": "AFFECTS"} | {"_id": 134866571935, "name": "Ningbo Magnetics", "tier": 2, "_type": "Supplier", "country": "China", "supplier_id": "S-CN-02"}
 {"_id": 1168231104514, "name": "Southeast Asia", "_type": "Region"} | {"_id": 1305670057987, "_dst": 1168231104514, "_src": 1236950581251, "_type": "IN_REGION"} | {"_id": 1236950581251, "_type": "RiskEvent", "title": "하이퐁 태풍", "severity": "high", "supplier_code": "S-VN-01"}      | {"_id": 1401994610683, "_dst": 75678190182, "_src": 1236950581251, "_type": "AFFECTS"}  | {"_id": 75678190182, "name": "Hanoi Assembly", "tier": 2, "_type": "Supplier", "country": "Vietnam", "supplier_id": "S-VN-01"}
(3 rows)

Studio — graph

가상 노드에 저장된 간선 붙이기

반대로, 원천을 건드리지 않고 가상 노드에 그래프 쪽 간선을 붙일 수도 있습니다. ERP에는 공급사의 권역 정보가 없습니다. 그래프에서 붙입니다.

MATCH (s:Supplier), (r:Region {name: 'East Asia'})
WHERE s.country IN ['China', 'Korea']
CREATE (s)-[:LOCATED_IN {assigned_by: 'sourcing-team'}]->(r)

MATCH (r:Region)<-[l:LOCATED_IN]-(s:Supplier)<-[:ORDERED_FROM]-(po:PurchaseOrder)
WHERE po.status = 'OPEN'
RETURN r.name AS region, s.name AS supplier, l.assigned_by AS assigned_by, count(po) AS open_orders
ORDER BY open_orders DESC, supplier

 region    | supplier              | assigned_by   | open_orders
-----------+-----------------------+---------------+-------------
 East Asia | Ningbo Magnetics      | sourcing-team | 2
 East Asia | Shenzhen Goldline PCB | sourcing-team | 2
 East Asia | 한빛정밀              | sourcing-team | 1
(3 rows)

LOCATED_IN 은 저장된 간선이고 프로퍼티도 가집니다. 한쪽 끝은 ERP의 행입니다. 간선은 가상 노드의 _id(키의 해시)에 걸리므로, 원천에서 그 행이 사라지면 간선은 남되 더 이상 매칭되지 않습니다.

7단계. 질의로 정의하는 노드 — 조인과 집계를 노드로

관계 하나로 표현하기 어려운 것은 질의 자체를 노드로 올립니다. FROM 테이블 대신 AS SELECT … 를 적습니다. SQL은 이 정의에 한 번 쓰이고, 그 뒤의 질의는 계속 사이퍼입니다.

7-1. 복합키 테이블

wms.stock_daily 의 키는 (날짜, 품목, 창고) 셋입니다. 노드에는 키 하나가 필요하므로 정의에서 만들어 줍니다.

CREATE VIRTUAL NODE StockDaily KEY stock_key AS
  SELECT snapshot_date::text || '|' || sku_code || '|' || warehouse_cd AS stock_key, *
    FROM wms.stock_daily;

CREATE VIRTUAL RELATIONSHIP STOCK_OF FROM StockDaily(sku_code) TO Item(item_id);

virtual node StockDaily ← query (5 properties)

virtual relationship (:StockDaily)-[:STOCK_OF]->(:Item) on StockDaily.sku_code = Item.item_id

"9월 2일 기준, 안전재고 밑으로 내려간 품목" — 조건의 양쪽이 서로 다른 DB에 있습니다 (on_hand_qty 는 MySQL, safety_stock 은 PostgreSQL).

MATCH (st:StockDaily)-[:STOCK_OF]->(i:Item)
WHERE st.snapshot_date = '2026-09-02' AND st.on_hand_qty < i.safety_stock
RETURN i.name AS item, st.warehouse_cd AS warehouse, st.on_hand_qty AS on_hand, i.safety_stock AS safety
ORDER BY item

 item            | warehouse | on_hand | safety
-----------------+-----------+---------+--------
 PCB 기판        | WH-A      | 380     | 500
 완제품 컨트롤러 | WH-A      | 45      | 50
 전원 케이블     | WH-A      | 950     | 1000
(3 rows)

EXPLAIN FABRIC
MATCH (st:StockDaily)-[:STOCK_OF]->(i:Item)
WHERE st.snapshot_date = '2026-09-02' AND st.on_hand_qty < i.safety_stock
RETURN i.name AS item, st.warehouse_cd AS warehouse, st.on_hand_qty AS on_hand, i.safety_stock AS safety

1. [remote:erp] scan  → 4 rows
   SELECT item_id, name, safety_stock FROM erp.item ORDER BY item_id ASC NULLS LAST
2. [remote:wms] scan  → 5 rows
   SELECT `sku_code`, `warehouse_cd`, `on_hand_qty` FROM `wms`.`stock_daily` WHERE ((`snapshot_date` = '2026-09-02')) ORDER BY `sku_code` IS NULL, `sku_code` ASC
3. [local] Merge Join  → 3 rows
   (item.item_id = (stock_daily.sku_code)::text)

정의를 거쳤는데도 날짜 조건은 MySQL까지 내려갔습니다(10행 중 5행만 전송). 두 DB에 걸친 조건 on_hand_qty < safety_stock 은 어느 원천도 혼자 판단할 수 없으므로 로컬 조인에서 평가합니다.

7-2. 여러 DB를 조인한 결과를 노드로

공급사별 납기 성적은 ERP의 공급사와 WMS의 선적을 조인해 집계해야 나옵니다. 이 조인을 한 번 정의하고, 결과를 DeliveryScore 노드로 올립니다. erp.supplier 는 PostgreSQL, wms.shipment 는 MySQL입니다.

CREATE VIRTUAL NODE DeliveryScore KEY supplier_id AS
  SELECT s.supplier_id,
         count(*)::int                                    AS shipments,
         (count(*) FILTER (WHERE sh.delay_days > 0))::int AS late,
         max(sh.delay_days)                               AS worst_delay
    FROM erp.supplier s
    JOIN wms.shipment sh ON sh.vendor_code = s.supplier_id
   GROUP BY s.supplier_id;

CREATE VIRTUAL RELATIONSHIP SCORE_OF FROM DeliveryScore(supplier_id) TO Supplier(supplier_id);

virtual node DeliveryScore ← query (4 properties)

virtual relationship (:DeliveryScore)-[:SCORE_OF]->(:Supplier) on DeliveryScore.supplier_id = Supplier.supplier_id

이제 집계 결과가 그래프의 일부입니다. 저장된 리스크, ERP의 공급사, 두 DB를 조인한 성적표를 한 번에 봅니다.

MATCH (e:RiskEvent)-[:AFFECTS]->(s:Supplier)<-[:SCORE_OF]-(d:DeliveryScore)
RETURN e.title AS risk, s.name AS supplier, d.shipments AS shipments, d.late AS late, d.worst_delay AS worst_delay
ORDER BY worst_delay DESC

 risk           | supplier              | shipments | late | worst_delay
----------------+-----------------------+-----------+------+-------------
 선전 항만 적체 | Shenzhen Goldline PCB | 3         | 2    | 9
 수출 허가 심사 | Ningbo Magnetics      | 1         | 1    | 3
 하이퐁 태풍    | Hanoi Assembly        | 1         | 0    | 0
(3 rows)

정의는 저장되지 않습니다. 질의할 때마다 원천에서 다시 계산하므로 항상 지금의 값입니다.

8단계. SQL 탭 — 사이퍼가 무엇으로 바뀌는가

결과 프레임의 SQL 탭은 방금 실행한 문장이 서버에서 어떤 SQL이 됐는지 보여 줍니다. 가상 hop이 들어간 사이퍼의 SQL 탭입니다.

MATCH (sh:Shipment)-[:SHIPS]->(po:PurchaseOrder)
WHERE sh.delay_days >= 5
RETURN sh.shipment_no AS shipment, po.po_id AS po_no

SELECT jsonb_build_object('shipment', t.c0, 'po_no', t.c1) AS row FROM (
SELECT to_jsonb(n1.p_shipment_no) AS c0, to_jsonb(n2.p_po_id) AS c1 FROM og_data.v_4 n1
  CROSS JOIN og_data.v_2 n2
 WHERE n1.p_ref_po_no = n2.p_po_id
   AND (n1.p_delay_days >= 5)
) t

가상 관계 [:SHIPS] 가 WHERE … p_ref_po_no = … p_po_id 한 줄이 됐습니다. 저장된 간선이었다면 여기에 인접 테이블 조회가 들어갑니다. og_data.v_N 은 노드 타입의 저장소이고, 가상 노드에서는 그 밑이 외부 테이블입니다.

패브릭 문장도 SQL 탭이 있습니다. 문장은 서버 안에서 SQL로 번역되어 실행되기 때문입니다.

SHOW VIRTUAL RELATIONSHIPS

SELECT r.name AS relationship, s.name || '.' || v.src_prop AS "from", d.name || '.' || v.dst_prop AS "to" FROM og_catalog.virtual_rel v JOIN og_catalog.type r ON r.type_id = v.type_id JOIN og_catalog.type s ON s.type_id = v.src_type JOIN og_catalog.type d ON d.type_id = v.dst_type JOIN og_catalog.graph g ON g.graph_id = r.graph_id WHERE g.name = 'scm' ORDER BY 1

CREATE DATASOURCE 의 SQL 탭에는 설정이 나오지 않습니다. 비밀번호가 들어 있기 때문입니다.

9단계. 푸시다운 읽는 법

연합 질의의 성능은 거의 전부 원천에서 몇 행이 넘어오는가로 결정됩니다. 의심스러우면 EXPLAIN FABRIC 을 붙여 보세요. 질의를 실제로 실행해 행 수를 셉니다.

내려가는 것

파라미터도 내려갑니다. 값은 SQL 문자열에 끼워 넣지 않고 바인딩합니다.

:param min => 40000;
:param country => 'China';

EXPLAIN FABRIC
MATCH (po:PurchaseOrder)-[:ORDERED_FROM]->(s:Supplier)
WHERE po.amount_usd >= $min AND s.country = $country
RETURN po.po_id AS po_no, po.amount_usd AS amount

$min set for this page — not saved, not shown

$country set for this page — not saved, not shown

1. [remote:erp] join  → 3 rows
   SELECT r6.po_id, r6.amount_usd FROM (erp.purchase_order r6 INNER JOIN erp.supplier r8 ON (((r6.supplier_id = r8.supplier_id)) AND ((r8.country = 'China')) AND ((r6.amount_usd::numeric >= 40000::numeric))))

정렬과 LIMIT — 한 원천으로 끝나는 질의에서는 상위 N건만 넘어옵니다.

EXPLAIN FABRIC
MATCH (sh:Shipment)
RETURN sh.shipment_no AS shipment, sh.delay_days AS delay
ORDER BY sh.delay_days DESC
LIMIT 2

1. [remote:wms] scan  → 2 rows
   SELECT `shipment_no`, `delay_days` FROM `wms`.`shipment` ORDER BY `delay_days` IS NOT NULL, `delay_days` DESC LIMIT 2

함수와 문자열 조건, IN 목록도 내려갑니다. 같은 사이퍼가 원천에 따라 다른 방언으로 번역됩니다.

EXPLAIN FABRIC
MATCH (s:Supplier)
WHERE toUpper(s.country) = 'CHINA' AND s.name STARTS WITH 'S' AND s.tier IN [1, 2]
RETURN s.name AS name;

EXPLAIN FABRIC
MATCH (sh:Shipment)
WHERE toUpper(sh.ship_status) = 'BOOKED' AND sh.shipment_no STARTS WITH 'SHP-0' AND sh.eta > '2026-09-14'
RETURN sh.shipment_no AS shipment;

1. [remote:erp] scan  → 1 row
   SELECT name FROM erp.supplier WHERE ((name ~~ 'S%')) AND ((tier = ANY ('{1,2}'::integer[]))) AND ((upper(country) = 'CHINA'::text))

1. [remote:wms] scan  → 2 rows
   SELECT `shipment_no` FROM `wms`.`shipment` WHERE ((`shipment_no` LIKE BINARY 'SHP-0%')) AND ((`eta` > '2026-09-14')) AND ((upper(`ship_status`) = 'BOOKED'))

내려가지 않는 것

집계. 그룹핑은 행을 받아서 여기서 합니다. 필터는 내려가지만 count 는 내려가지 않습니다.

EXPLAIN FABRIC
MATCH (sh:Shipment)
RETURN sh.ship_status AS status, count(*) AS n

1. [remote:wms] scan  → 8 rows
   SELECT `ship_status` FROM `wms`.`shipment`

8행이 전부 넘어왔습니다. 큰 테이블의 집계는 7-2처럼 질의로 정의한 노드로 만드세요. 정의 안의 GROUP BY 는 단일 원천이면 원천으로 내려갑니다.

id() 조건. 가상 노드의 _id 는 키의 해시라 원천이 모르는 값입니다. 같은 공급사를 키로 찾을 때와 id() 로 찾을 때를 비교합니다.

EXPLAIN FABRIC
MATCH (s:Supplier)
WHERE s.supplier_id = 'S-KR-01'
RETURN s.name AS name

1. [remote:erp] scan  → 1 row
   SELECT name FROM erp.supplier WHERE ((supplier_id = 'S-KR-01'))

MATCH (s:Supplier)
WHERE id(s) = 106288722934
RETURN s.supplier_id AS supplier_id, s.name AS name

 supplier_id | name
-------------+----------
 S-KR-01     | 한빛정밀
(1 row)

EXPLAIN FABRIC
MATCH (s:Supplier)
WHERE id(s) = 106288722934
RETURN s.supplier_id AS supplier_id, s.name AS name

1. [remote:erp] scan  → 5 rows
   SELECT supplier_id, name FROM erp.supplier
   └ filtered here, after fetching: (og_make_id(0, 1, (hashtextextended(supplier.supplier_id, '0'::bigint) & '68719476735'::bigint)) = '106288722934'::bigint)

답은 같습니다. 그러나 키로 찾으면 1행이 넘어오고, id() 로 찾으면 5행이 전부 넘어와서 여기서 걸러집니다 (filtered here, after fetching). 가상 노드는 키 프로퍼티로 다시 찾으세요.

DB를 넘는 조건과 조인. 6·7단계에서 본 대로 로컬에서 합니다. 7-1의 재고 질의를 다시 보면, 날짜 조건(snapshot_date = …)은 MySQL로 내려가 5행만 넘어왔고, 두 DB에 걸친 조건 (on_hand_qty < safety_stock)은 로컬 조인에서 평가됐습니다. 그래서 요령은 하나입니다. 조인의 양쪽에, 각자 혼자 판단할 수 있는 조건을 주세요. 한쪽에만 조건이 있으면 다른 쪽은 통째로 넘어오거나, 플래너가 한쪽 결과의 행마다 다른 쪽 원천에 다시 질의합니다. 어느 쪽이든 큰 테이블에서는 비쌉니다.

요약

사이퍼	원천으로 내려가는가
`WHERE n.p = 값`, `<>`, `<`, `>=`, `IN [리터럴…]`, `$파라미터`	내려간다
`STARTS WITH`, `CONTAINS`, `toUpper()` 등 문자열 함수	내려간다 (원천 방언으로 번역)
같은 데이터소스 안의 가상 hop	조인째 내려간다
`ORDER BY … LIMIT` (단일 원천으로 끝나는 질의)	내려간다
서로 다른 데이터소스 사이의 hop, 두 원천에 걸친 조건	로컬 조인
`count` / `sum` 등 집계	로컬 (질의로 정의한 노드로 만들면 원천에서 가능)
`id(n) = …`	로컬 필터 (키 프로퍼티를 쓸 것)

10단계. 하지 못하는 것

거부해야 할 것은 조용히 틀리지 않고 오류로 거부합니다.

가상 노드는 읽기 전용입니다. 패브릭은 원천 시스템에 쓰지 않습니다. 원천 계정에 쓰기 권한이 있더라도 엔진이 먼저 막고, 사이퍼뿐 아니라 SQL로 그 테이블에 직접 쓰는 것도 막습니다. 복사본에 쓰고 싶다면 다음 단계의 물질화를 쓰세요.

CREATE (:Supplier {supplier_id: 'S-XX-01', name: '새 공급사'})

오류: 'Supplier' is a virtual node type and read-only: its rows live in "erp"."supplier". Write to the source system, or MATERIALIZE VIRTUAL NODE Supplier to take a copy

MATCH (s:Supplier {supplier_id: 'S-KR-01'}) SET s.tier = 9

오류: 'Supplier' is a virtual node type and read-only: its rows live in "erp"."supplier". Write to the source system, or MATERIALIZE VIRTUAL NODE Supplier to take a copy

MATCH (s:Supplier {supplier_id: 'S-VN-01'}) DELETE s

오류: 'Supplier' is a virtual node type and read-only: its rows live in "erp"."supplier". Write to the source system, or MATERIALIZE VIRTUAL NODE Supplier to take a copy

가상 관계는 조인이라 가변 길이(*1..n)로 걸을 수 없습니다.

MATCH (po:PurchaseOrder)-[:ORDERED_FROM*1..2]->(s:Supplier) RETURN s.name

오류: cypher error: virtual relationship 'ORDERED_FROM' cannot be traversed with a variable length yet

쓰이고 있는 것은 지울 수 없습니다. 데이터소스는 그것을 읽는 가상 노드가 있는 동안, 가상 노드는 그것에 걸린 가상 관계가 있는 동안 남습니다.

DROP DATASOURCE wms

오류: datasource 'wms' still backs virtual types (DeliveryScore, Shipment, StockDaily); drop or materialize them first

DROP VIRTUAL NODE Shipment

오류: virtual relationships still join on 'Shipment' (SHIPPED_BY, SHIPS); drop them first

노드를 정의하는 질의는 SELECT 하나여야 합니다. 뒤에 다른 문장을 붙일 수 없습니다.

CREATE VIRTUAL NODE Sneaky KEY id AS SELECT 1 AS id; DROP TABLE wms.shipment

오류: the query of a virtual node is a single SELECT; found ';'

라벨 없는 전체 스캔에는 가상 노드가 나오지 않습니다. 저장된 노드만 셉니다.

MATCH (n)
RETURN labels(n) AS labels, count(*) AS nodes
ORDER BY nodes DESC

 labels        | nodes
---------------+-------
 ["RiskEvent"] | 3
 ["Region"]    | 2
(2 rows)

모든 원천 테이블을 훑는 질의가 실수로 나가지 않게 하려는 동작이기도 합니다. 가상 노드는 라벨을 적어 부르세요.

그 밖의 한계와 다음 작업은 ADR-029 의 "남은 문제"에 있습니다. 문자열 키의 해시 충돌 가능성, 큰 테이블끼리의 교차 소스 조인, 바이템포럴 미지원이 거기 적혀 있습니다.

11단계. 복사가 필요해지면 — 물질화

가상은 기본값이지 의무가 아닙니다. 원천이 느리거나, 원천에 없는 프로퍼티를 붙여야 하거나, 어느 시점의 스냅샷이 필요하면 그 노드 타입 하나만 복사합니다.

MATERIALIZE VIRTUAL NODE Customer;
SHOW VIRTUAL NODES;

node Customer materialized: 3 rows copied, now stored and writable

 node          | source                      | key         | properties | storage
---------------+-----------------------------+-------------+------------+--------------
 Claim         | crm.claim                   | ticket_no   | 5          | virtual
 Customer      | crm.customer                | cust_no     | 3          | materialized
 DeliveryScore | og_views.scm__deliveryscore | supplier_id | 4          | virtual
 Item          | erp.item                    | item_id     | 3          | virtual
 POLine        | erp.po_line                 | po_line_id  | 4          | virtual
 PurchaseOrder | erp.purchase_order          | po_id       | 5          | virtual
 SalesOrder    | crm.sales_order             | so_no       | 5          | virtual
 Shipment      | wms.shipment                | shipment_no | 6          | virtual
 StockDaily    | og_views.scm__stockdaily    | stock_key   | 5          | virtual
 Supplier      | erp.supplier                | supplier_id | 4          | virtual
(10 rows)

질의는 한 글자도 바뀌지 않습니다. 관계 선언도 그대로입니다.

MATCH (so:SalesOrder)-[:PLACED_BY]->(c:Customer)
RETURN c.name AS customer, count(so) AS orders
ORDER BY orders DESC, customer

 customer      | orders
---------------+--------
 Tokyo Devices | 2
 서울전자      | 2
 Berlin Motion | 1
(3 rows)

EXPLAIN FABRIC
MATCH (so:SalesOrder)-[:PLACED_BY]->(c:Customer)
RETURN c.name AS customer, count(so) AS orders

1. [remote:crm] scan  → 5 rows
   SELECT `so_no`, `cust_no`, `sku_code`, `qty`, `status` FROM `crm`.`sales_order` ORDER BY `cust_no` IS NULL, `cust_no` ASC
2. [local] Merge Join  → 5 rows
   ((sales_order.cust_no)::text = n_9.p_cust_no)

원천으로 나가는 것은 주문(sales_order)뿐입니다. 고객은 이제 그래프에 저장된 노드이고, PLACED_BY 는 MySQL의 주문과 저장된 고객 사이의 조인이 됐습니다. 저장된 노드이므로 쓸 수 있습니다.

MATCH (c:Customer {cust_no: 'C-100'})
SET c.segment = 'key-account'
RETURN c.cust_no AS cust_no, c.name AS name, c.segment AS segment

 cust_no | name     | segment
---------+----------+-------------
 C-100   | 서울전자 | key-account
(1 row)

segment 는 CRM에 없는 프로퍼티입니다. 원천은 바뀌지 않습니다. 대가는 신선도입니다. 이 시점 이후 CRM에서 고객이 바뀌어도 여기에는 반영되지 않습니다. 자주 바뀌는 큰 테이블은 가상으로 두고, 작고 느리게 바뀌며 주석을 붙일 마스터 데이터를 물질화하는 것이 보통 맞는 선택입니다.

12단계. Neo4j 드라이버로 — 같은 문장, 다른 통로

Studio에서 친 문장은 Bolt로도 그대로 갑니다. 선언도, 질의도, 파라미터도 같습니다. 가상 노드는 Node 로, 가상 관계는 Relationship 으로 옵니다.

# Bolt 게이트웨이를 이 튜토리얼의 DB·그래프에 붙여 띄운다
OG_BOLT_LISTEN=0.0.0.0:7687 OG_BOLT_PGPORT=28816 OG_BOLT_PGDATABASE=tut_fabric OG_BOLT_GRAPH=scm \
  ./bolt/target/release/ontological-bolt

from neo4j import GraphDatabase
from neo4j.graph import Node, Relationship

driver = GraphDatabase.driver("bolt://localhost:7687", auth=("dev", ""))
with driver.session() as session:
    # 패브릭 문장도 사이퍼처럼 보낸다. 컬럼 순서와 타입이 그대로 온다.
    result = session.run("SHOW DATASOURCES")
    print(result.keys())
    for rec in result:
        print("  ", rec.values())

    # 선언에도 파라미터를 쓴다. 비밀번호가 질의문에 들어가지 않는다.
    made = session.run(
        "CREATE DATASOURCE crm_copy WITH ENGINE = 'mysql', "
        "PARAMETERS = {host: 'fabric-tut-mysql', database: 'crm', user: 'fabric_ro', password: $pw}",
        pw="fabric-ro-pw").single()["result"]
    print(made)
    print(session.run("DROP DATASOURCE crm_copy").single()["result"])

    query = """
    MATCH (e:RiskEvent)-[r:AFFECTS]->(s:Supplier)<-[:SHIPPED_BY]-(sh:Shipment)
    WHERE sh.delay_days >= $min_delay
    RETURN e, r, s, sh.shipment_no AS shipment
    ORDER BY shipment
    """
    for rec in session.run(query, min_delay=5):
        e, r, s = rec["e"], rec["r"], rec["s"]
        assert isinstance(e, Node) and isinstance(s, Node) and isinstance(r, Relationship)
        print(f"(:{list(e.labels)[0]} {e['title']})-[:{r.type}]->(:{list(s.labels)[0]} {s['name']})"
              f"   선적 {rec['shipment']}")
driver.close()

['name', 'engine', 'host', 'tables']
   ['crm', 'mysql', 'fabric-tut-mysql', 3]
   ['erp', 'postgres', 'fabric-tut-erp', 4]
   ['wms', 'mysql', 'fabric-tut-mysql', 2]
datasource crm_copy (mysql): 3 tables as crm_copy.*
datasource crm_copy dropped
(:RiskEvent 선전 항만 적체)-[:AFFECTS]->(:Supplier Shenzhen Goldline PCB)   선적 SHP-02
(:RiskEvent 선전 항만 적체)-[:AFFECTS]->(:Supplier Shenzhen Goldline PCB)   선적 SHP-03

RiskEvent 는 그래프에 저장된 노드, Supplier 는 ERP의 행, AFFECTS 는 조인입니다. 드라이버 쪽에서는 구별되지 않습니다.

정리

docker exec og-fabric bash -lc 'psql -h localhost -p 28816 -d postgres -qc "DROP DATABASE IF EXISTS tut_fabric WITH (FORCE)"'
docker compose -f examples/tutorials/virtual_fabric/docker-compose.yml down -v

한 장으로 다시 보기

// 0. 비밀번호는 파라미터로
:param pw => '…'

// 1. 원천 등록 → 테이블이 erp.* 로 보인다
CREATE DATASOURCE erp WITH ENGINE = 'postgres',
  PARAMETERS = {host: '…', database: '…', schema: 'erp', user: '…', password: $pw}
SHOW TABLES FROM erp

// 2. 테이블 → 라벨  (복사 없음)
CREATE VIRTUAL NODE Supplier FROM erp.supplier KEY supplier_id

// 3. 조인 → 관계   (같은 DB 든 다른 DB 든)
CREATE VIRTUAL RELATIONSHIP SHIPPED_BY FROM Shipment(vendor_code) TO Supplier(supplier_id)

// 3'. 관계로 안 되는 것 → 질의로 정의한 노드
CREATE VIRTUAL NODE Score KEY supplier_id AS SELECT … FROM erp.a JOIN wms.b … GROUP BY …

// 4. 묻는다
MATCH (sh:Shipment)-[:SHIPPED_BY]->(s:Supplier) WHERE sh.delay_days >= 5 RETURN s.name, sh.shipment_no

// 5. 어디서 무엇이 실행됐는지 본다
EXPLAIN FABRIC MATCH …

// 6. 필요하면 복사본으로
MATERIALIZE VIRTUAL NODE Customer

다른 접속 경로

이 문서는 Studio만 썼습니다. 같은 문장을 받는 통로는 셋입니다.

통로	쓰는 곳
Studio (이 문서)	사람이 탐색하고 선언할 때
Bolt 게이트웨이	Neo4j 드라이버, 애플리케이션, 에이전트 (12단계)
SQL 게이트웨이	`psql`·DB 도구처럼 PostgreSQL 프로토콜로 붙는 클라이언트. 같은 문장에 더해 `erp.supplier` 같은 테이블을 SQL로 직접 조인할 수 있다. `sql-gateway/README.md`
